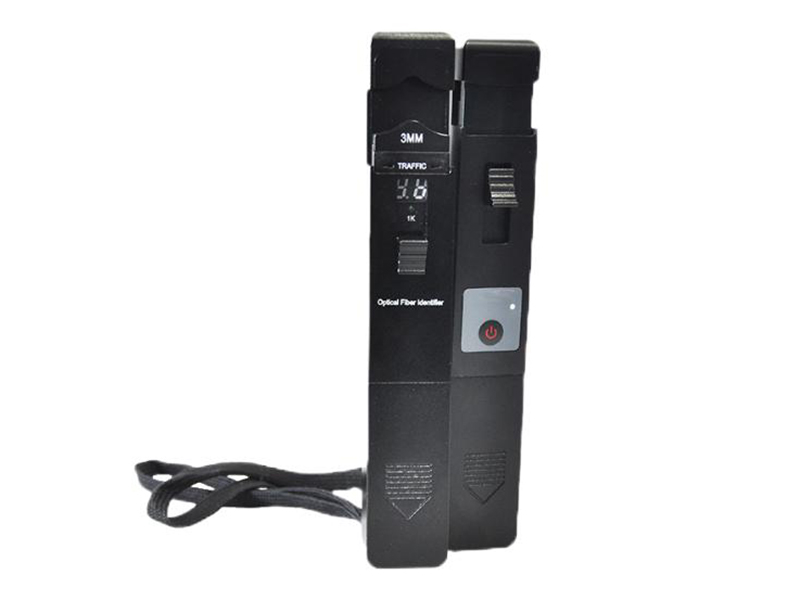

ZF-1000S/D 尾纤对号器
一、概述
ZF-1000S/D尾纤对号器是一种光纤维护必备的工具，用于无损的光纤识别工作，可在单模和多模光纤的任何位置进行探测。同时该识别仪与我司光纤信号发生器配套使用，可实现低频信号的在线式注入光纤，可实现在线式光纤信号中无调制信号的情况下，对某个特定光纤的查找。此款仪表专为机房复杂的光纤跳线环境提供了良好的解决方案。
二、产品特点
● 无需切断光纤而可以安全有效地识别光的方向及频率；
● 采用“一键通”操作方式，使操作简单、方便；
● 针对裸光纤、尾纤等提供相应的适配头；
● 能识别3种常用的信号频率，即2KHz，1KHz，270Hz；识别频率时可蜂鸣提示
● 可显示被测光纤光功率值；
● 可检测到光纤信号发生器发出的低频信号；
● 使用9号干电池，功耗低，体积小，可以便携使用；
● 电池电量指示，提示用户在电量低时更换电池；
● LED指示灯简洁清晰。
三、技术指标
|
型号 |
光纤识别仪 ZF-1000S |
||
|
识别波长范围 |
800～1700nm |
||
|
探测头型号 |
Ø1mm InGaAs 2pcs |
||
|
适配头类型 |
H 0.25用于裸纤 ；H 0.9，H 2.0, H3.0用于尾纤 |
||
|
识别信号类型 |
CW,270Hz，1KHz，2KHz |
||
|
信号方向指示 |
左右LED方向指示灯 |
||
|
信号方向检测范围（CW，Φ3mm纤） |
-20～10dBm(1310nm) |
||
|
-30～10dBm(1550nm) |
|||
|
信号功率检测范围(CW，Φ3mm纤 ) |
-30～10dBm |
||
|
信号频率指示 |
270Hz，1KHz，2KHz LED指示灯显示 |
||
|
频率检测范围 (平均值) |
H0.9，H2.0, H3.0 |
-30～0dBm |
-25～0dBm |
|
(270Hz,1KHz) |
(2KHz) |
||
|
插入损耗 （典型值） |
0.8dB(1310nm) |
||
|
2.5dB(1550nm) |
|||
|
电池电量显示 |
电量双色LED指示灯 |
||
|
整机重量(不含电池) |
< 210g |
||
|
型号 |
光纤信号发生器ZF-1000D |
||
|
产生信号类型 |
1Hz低频信号 |
||
|
产生信号方式 |
机械振动 |
||
|
插入损耗 |
<1dB (1310nm) |
||
|
适用光纤类型 |
G657A1、G657A2、G655、G652D |
||
|
使用光纤外径直径 |
0.9/2/3 mm |
||
|
整机重量(不含电池) |
< 230g |
||
|
电池 |
9V |
||
|
电池使用寿命 |
> 8小时(视工作环境而定) |
||
|
工作温度 |
0～+50℃ |
||
|
存储温度 |
-10～+70℃ |
||
|
整机尺寸 |
209×33×31mm |
||
