ZF-500系列 光时域反射测试仪
一、概述

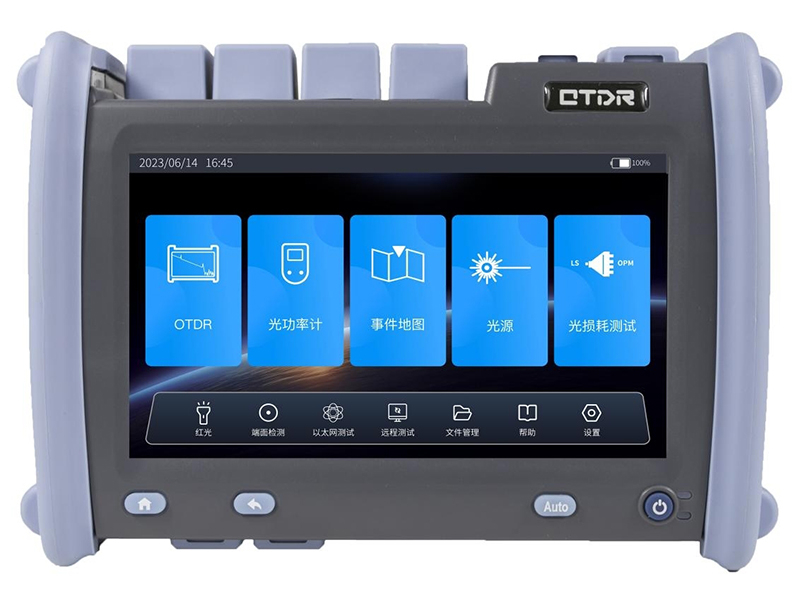

ZF-500系列多功能光时域反射仪是便携式、智能化测量仪器，7寸彩色触摸+按键双操作，外观新颖靓丽、坚固耐用；界面简洁，操作方便，可快速高效的进行现场测试维护作业；最大45dB动态范围，集成可视红光故障定位、光功率计、稳定光源、事件地图、光损耗测试、光纤端面检测功能，帮助客户高效解决现场测试维护；采用智能节电管理，20小时超长待机，高效保障野外测试维护作业。
ZF-500系列光时域反射仪主要用于测量光纤光缆的长度、损耗和接续质量参数，广泛用于光纤通信系统的工程施工、线路维护测试、紧急抢修以及光纤光缆的研制和生产测量等领域，主要应用在城市干线、骨干网和城域网等场合。
二、产品特点
l ● 0.8m超短事件盲区，轻松测试5米跳线
Ø ● 线路带光检测，有效的APD主动保护
Ø ● 按键+触屏双操作模式
Ø ● 测试数据批量制作和打印报表
Ø ● 集成OTDR/VFL/LS/OPM/事件地图/端面检测/光损耗测试
Ø ● 支持单模、多模、单多模一体测试
Ø ● 多波长同时测试功能
● 标准的SOR文件输出格式智能化电源管理和电量检测功能
● 文件名称支持中英文输出方式
三、技术指标
|
型号 |
ZF-500S1 |
ZF-500S2 |
ZF-500L1 |
ZF-500M1 |
ZF-500SM1 |
|
|
动态范围 (dB) |
42/40dB |
45/43dB |
37/35/35dB |
26/28dB |
26/28/37/35dB |
|
|
波长 |
1310/1550 ±20nm |
1310/1550/1625nm±20nm |
850/1300nm±20nm |
850/1300/1310/1550nm±20nm |
||
|
测试光纤 |
单模光纤 (ITU-T G.652)、多模光纤(ITU-T G.651) |
|||||
|
测试范围 |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
|||||
|
测试脉宽 |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
|||||
|
事件盲区 |
0.8m |
1m |
||||
|
衰减盲区 |
6m |
|||||
|
采样分辨率 |
0.05m~16m |
|||||
|
采样点 |
16k~256k |
|||||
|
测量精度 |
±（0.75m+取样间隔+0.005％×测试距离） |
|||||
|
损耗精度 |
±0.05dB |
|||||
|
反射精度 |
±3dB |
|||||
|
文件格式 |
SOR标准文件格式 |
|||||
|
损耗测量模式 |
4点法/5点法 |
|||||
|
激光安全等级 |
Class Ⅱ 级 |
|||||
|
数据存储 |
内部存储：100M（≤3000条）；外部存储：4G bit |
|||||
|
光连接器 |
FC/UPC（可互换SC、ST） |
|||||
|
实时刷新速率 |
3Hz（典型值） |
|||||
|
数据接口 |
USB、Mini-USB、10M/100M以太网口 |
|||||
|
光功率计 |
波长范围 |
800nm~1700nm |
||||
|
光连接器 |
万能接头FC/SC/ST |
|||||
|
测量范围 |
-50dBm～+26dBm |
|||||
|
不确定度 |
±5% |
|||||
|
校准波长 |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
|||||
|
光源 |
激光器类型 |
FP-LD |
||||
|
输出波长 |
与OTDR输出波长一致 |
|||||
|
输出功率 |
≥-5dBm |
|||||
|
稳定度 |
CW，±0.5dB/15min（开机预热15min后测试） |
|||||
|
光连接器 |
FC/UPC（可互换SC、ST） |
|||||
|
可视可视故障定位仪 |
工作波长 |
650nm±20nm |
||||
|
输出功率 |
≥2mW |
|||||
|
工作模式 |
CW/1Hz/2Hz |
|||||
|
光连接器 |
FC/UPC（可互换SC、ST） |
|||||
|
整机指标 |
供电方式 |
AC/DC适配器：输入：100V～240V，50/60Hz，0.6A 输出：12V~19V，1.5A 锂离子电池：7.4V，5200mAh |
||||
|
工作温度 |
-10℃～+50℃ |
|||||
|
存储温度 |
-40℃～+70℃ |
|||||
|
相对湿度 |
0～95％无结露 |
|||||
|
整机重量 |
≤1.2kg |
|||||
|
尺寸 |
227mm×160mm×70mm |
|||||
|
整机功能配置：OTDR/光功率计/可视故障定位/光源/事件地图/端面检测（选配需另购探头）/光损耗测试 |
||||||
四、配置清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
主机 |
1 |
含电池 |
|
2 |
AC/DC电源适配器 |
1 |
|
|
3 |
U盘（含分析软件、使用说明书） |
1 |
|
|
4 |
触摸笔 |
1 |
|
|
5 |
数据线 |
1 |
|
|
6 |
OTDR SC转接口 |
1 |
|
|
7 |
光功率计 SC转接口 |
1 |
|
|
8 |
快速操作手册 |
1 |
|
|
9 |
使用说明书 |
1 |
|
|
10 |
校准证书 |
1 |
|
|
11 |
合格证/售后服务保修卡 |
1 |
|
|
12 |
清洁棉片 |
10 |
|
|
13 |
皮质把手 |
1 |
|
|
14 |
仪器专用包（含背带） |
1 |
|
