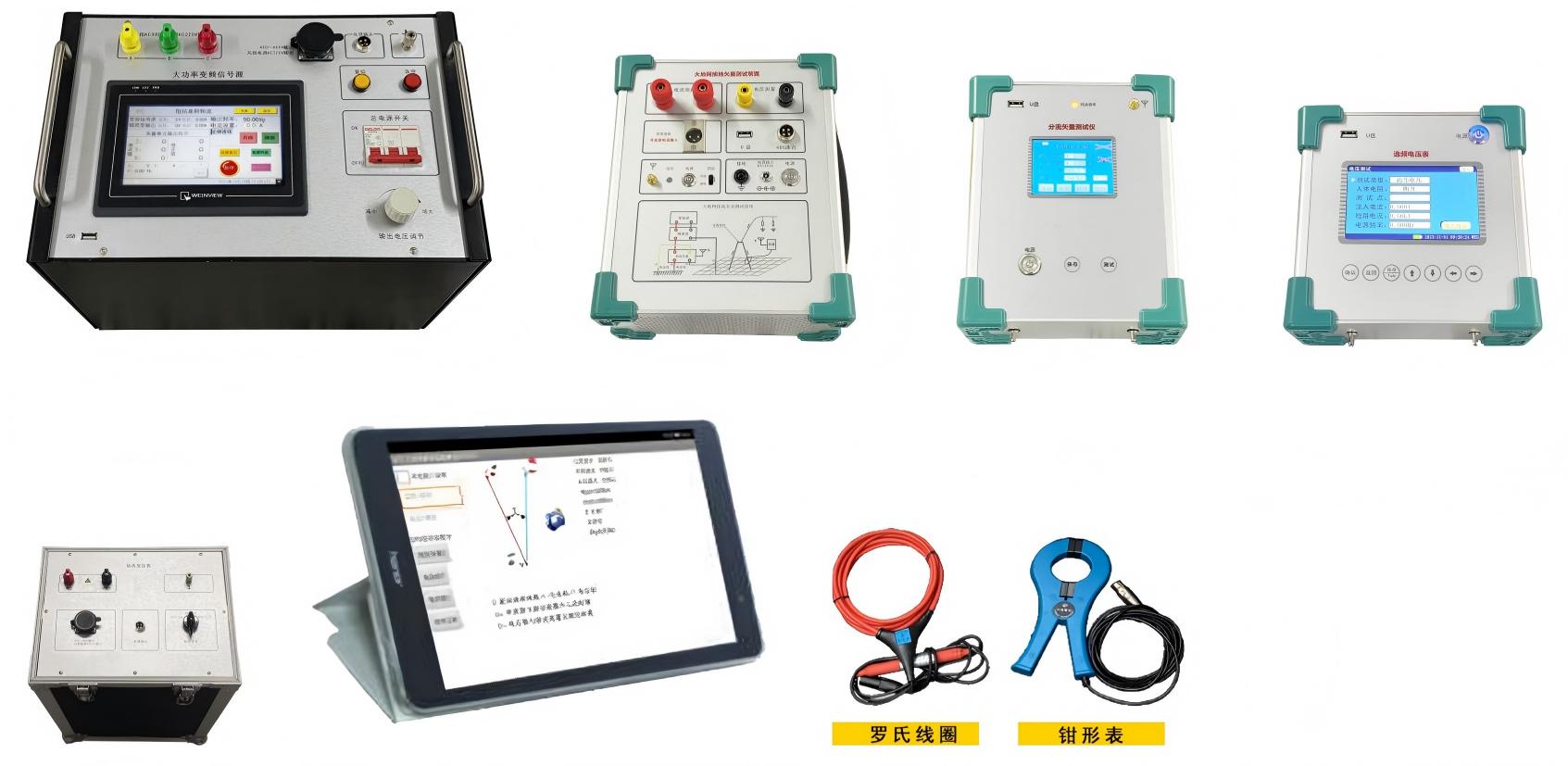

ZF-DWF5000 大电流地网接地特性分流测试系统

一、产品概述

本系统专用于测量大地网接地特性的综合参数，适用于各电压等级变电站、发电厂、水电站等大中小型接地网的综合特性参数检测。系统功能主要包含地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、土壤电阻率等接地参数的测量。

系统采用新型变频交流电源，异频抗干扰技术，支持选频、双变频恒流自动测量，具有阻抗、电压、电流以及分流向量相互独立的测量模块，主要用于指定频率下的电压、电流、电压电流相位差以及分流向量，兼容直接测量、柔性罗氏线圈和钳形电流互感器测量方式，可自动计算出接地阻抗、电阻分量、电抗分量、分流系数、分流向量和、地网实际散流向量及相关修正值，在变电站强干扰环境下仍能准确、稳定测量。

二、产品特点

1. 适用于各电压等级变电站、发电厂、水电站等大中小型接地网的综合特性参数检测。

2. 系统功能主要包含地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、土壤电阻率等接地参数的测量，并适用于其他需要测量指定频率下的电压、电流、相位差及分流等参数的场合。

3. 具有阻抗、电压、电流以及分流向量相互独立的测量模块，兼容直接测量、柔性罗氏线圈和钳形电流表三种测量方式，无需设置系统自动识别。

4. 频率范围40～70Hz整数频点步进，支持45/55Hz、47/53Hz、49/51Hz等多频率双变频测量，具备手动、自动操作模式，可实现定频连续、恒流自动双变频模式自动保存。

5. 阻抗测量模式同时显示阻抗、电阻分量、电抗分量、角度等多参数的测量值和修正值。

6. 支持北斗+GPS/无线两种同步精确测量方式切换，配置大功率八木定向天线，在地下室等GPS信号弱的场景下仍能无线传输可靠测量，传输距离大于1000米（空旷及无遮挡下可达2000米）。

7. 优于1000倍信号幅值抗干扰能力，支持省级以上第三方抗干扰信号幅值能力检测，在变电站强干扰环境下仍能准确、稳定测量。

8. 便携式分体设计，采用专用航插连接及拨档切换，主机集电源输出、操控一体化，连接方便、操作简单，便于现场各测量点位间搬运及摆放。

9. 配置手持式背带设计选频电压表、分流矢量测试仪，搭载4.1寸以上全彩液晶触摸屏，内置锂电池，可进行长时间户外测试，具有U盘和RS232接口，支持内部存储和数据转存，微型打印机连接。

10. 配备户外放线GPS定位APP（安卓），支持GPS自动定位、手动输入模式，可实时计算测量放线直线距离和角度，辅助测量放线定位用。

11. 手持式选频电压表，可测跨步电位差、接触电位差和地表电位梯度，数据结果自动折算，历史记录可自由选择显示不同测试命名的多条电位梯度折线图。

12. 手持式分流矢量测试仪，可测分流电流及向量，频率自识别，自动计算分流系数、分流向量和、地网实际散流向量，历史数据可自由选取有效数据参与分流计算，可实现多台同时测量，表间通讯互传，数据汇总计算。

13. （可选配）阻抗、电压电流与分流向量测量功能一体集成的选频电压分流表，手持式电流采集无线通讯仪，组合后可搭配任意地网测试主机（需具备电流保持输出功能）进行分流向量测量，在传统地网主机基础上增加分流测量功能。

14. （可定制）系统支持便携分体式、柜式、推车式等各种功能化定制、容量要求设计，可满足各类接地网实际检测场景及用户的需求！

三、技术指标

1. 工作电源: 三相AC 380V或单相AC 220V（接A、C端口）

2. 测量方式：标准四极法，支持手动、自动模式，定频连续、恒流双变频输出

3. 最大输出功率：10kVA

4. 电流输出范围：0～50A

5. 电压输出范围：0～800V

6. 隔离变输出：0～200V/50A、0～400V/25A、0～800V/12.5A三档，旋钮档位切换

7. 试验频率：40～70Hz，步进1Hz，45/55Hz、55/65Hz、47/53Hz、49/51Hz自动双变频测量

8. 阻抗测量范围：0～200Ω，最分辨率1mΩ，准确度±（读数×1%±1mΩ）

9. 同步方式：支持北斗+GPS/无线两种同步精确测量方式切换，在地下室等GPS信号弱的场景下仍能测量可靠无线传输

10. 传输距离：传输距离大于1000米，空间内无遮挡可至2000米

11. 数据计算：内置阻抗修正、电压折算及分流系数自动计算

12. 抗干扰能力：优于1000倍信号幅值抗干扰能力

13. 数据接口: RS232 、U盘，支持内部存储

14. 电池供电：手持表计内置锂电池供电，

15. 主要保护: 接地保护、声光报警等功能

16. 连续工作时间：满载电流15Min, 50%满载电流60Min

17. 工作环境：温度-10℃～50℃，相对湿度＜90%RH
