ZF-VFTO800GIS电光电场击穿定位装置
一、产品概述
GIS(气体绝缘开关设备)作为超特高压电网核心关键设备,其内部闪络、击穿、局部放电及快速暂态过电压(VFTO)故障,是引发设备停运、绝缘损坏、电网停电的核心隐患。传统GIS故障检测方式存在明显短板:常规超声、特高频检测抗电磁干扰能力弱、响应速度慢,无法捕捉纳秒级瞬态击穿信号;传统电容式测量设备体积大、易干扰被测电场、无法适配GIS狭小密闭空间,且难以精准锁定击穿点位,易导致故障排查耗时久、缺陷扩大、重复耐压试验损伤设备绝缘等问题。
电光电场检测技术依托普克尔斯电光效应,采用全绝缘无金属的光学传感架构,通过检测电光晶体折射率变化实时反演电场强度,可实现非接触、高精度、超宽频的电场信号采集。该技术完美适配GIS密闭、强电磁、狭小空间的特殊工况,能够精准捕捉GIS耐压试验、刀闸分合闸、设备运行过程中的瞬态过电压、闪络击穿信号,结合多通道数据解析与卡尺定位算法,实现GIS击穿故障的快速识别与精准定位,是当前GIS设备故障诊断、耐压试验安全管控的核心创新技术。
二、产品特点
相较于传统GIS故障检测技术,电光电场检测技术针对GIS工况形成全方位技术优势,精准解决行业痛点:
无干扰精准测量:探头采用全介质电光晶体+光纤结构,无金属电极,不畸变GIS内部原始电场,无寄生电容干扰,彻底解决传统金属探头对高压设备电场的干扰问题,测量数据真实可靠。
瞬态信号捕捉能力强:纳秒级响应速度、1Hz~100MHz超宽频响应,可精准捕捉GIS VFTO、瞬时闪络、击穿脉冲等毫秒/纳秒级瞬态故障信号,弥补传统设备高频响应不足的短板。
狭小空间适配性高:微型化探头最小尺寸仅10mm×20mm,毫米级空间分辨率,可深入GIS腔体、局放检测口等狭小密闭区域部署,适配全规格GIS设备检测场景。
强抗干扰稳定运行:全程光纤传输信号,完全电气隔离,无惧变电站复杂电磁干扰,通过EMC电磁兼容认证,可在GIS强电磁工况下稳定采集信号。
宽温域高可靠性:支持-40℃~+140℃宽温域工作,IP67/IP68高防护等级,适配户外、站内极端工况,可满足GIS长期在线监测与试验检测需求。
三、适应领域
本方案适用于110kV~1100kV全电压等级GIS设备,核心覆盖三大场景:
一是GIS设备出厂、交接、大修后的耐压试验击穿故障定位。
二是GIS刀闸、断路器分合闸操作引发的VFTO暂态过电压与闪络击穿检测。
三是GIS日常运维中局部放电、隐性击穿缺陷的精准排查与定位。
四、系统组成
整套GIS击穿定位系统由电光传感探头、光纤传输模块、多通道主机系统、数据解析与定位算法模块四部分组成,架构精简、部署便捷:
传感采集端:采用微型贯通式、户外专用系列电光探头,根据GIS检测场景选型,探头轻量化、全绝缘,可贴合GIS局放检测口、腔体外侧部署,无需接触高压带电体。
信号传输端:全光纤传输链路,实现信号无衰减、无干扰传输,彻底规避电缆传输的电磁干扰与信号衰减问题。
主机处理端:搭载双核ARM高速处理器,250MS/s超高采样率、14位采集分辨率,支持多通道同步采集,可实时捕捉、存储瞬态击穿信号,支持边沿、脉宽等智能触发模式。
数据定位端:内置GIS专用卡尺定位算法、行波时延解析算法,可同步解析电场突变波形、过电压倍数、故障时间,自动解算击穿故障精准位置。
五、核心检测功能
GIS耐压击穿定位:同步完成GIS耐压试验与电场监测,实时捕捉试验过程中的闪络、击穿瞬态信号,精准定位击穿气室与故障点位,避免盲目重复耐压试验损伤设备绝缘。
VFTO暂态过电压检测:精准捕捉GIS开关操作产生的快速暂态过电压信号,测算过电压峰值、倍数、残压等参数,评估设备绝缘耐受状态。
隐性故障排查:识别GIS轻微闪络、局部放电引发的微弱电场畸变,提前发现隐性绝缘缺陷,实现故障预警。
高精度多元核相:支持GIS同频同相试验,相位检测精度≤0.1°,为GIS设备同步操作、过电压预警提供精准数据支撑。
六、装置作业流程
结合GIS试验与运维场景,标准化击穿定位作业流程如下:
前期部署:根据GIS设备结构,在刀闸、断路器、腔体局放检测口等关键点位布置多组电光探头,完成光纤链路与主机接线,设备开机自检校准。
同步监测:开展GIS耐压试验、分合闸操作等作业,系统全程7×24h同步采集电场信号,智能识别电场阶跃突变、瞬态过电压等故障特征信号,自动触发信号记录。
数据解析:作业完成后,系统自动分析故障波形、过电压峰值、过电压倍数、信号时延等核心数据,筛选有效击穿/闪络信号,剔除环境干扰噪声。
精准定位:通过多通道信号时延比对、时差定位算法,精准锁定GIS击穿故障点位,输出故障位置、故障类型、过电压特征等诊断报告。
复盘核验:结合定位结果开展设备开盖核查、隐患整改,验证检测准确性,形成闭环运维记录。
七、详细技术参数
|
参数名称 |
详细描述 |
|
|
电光传感探头 |
工作原理 |
普克尔斯电光效应 |
|
探头材质 |
全介质电光晶体+光纤结构 |
|
|
响应时间 |
纳秒级响应速度 |
|
|
频带范围 |
50Hz~200MHz |
|
|
工作温度范围 |
-40~+140℃ |
|
|
光纤传输模块 |
传输介质 |
光传输 |
|
信号传输方式 |
全程光纤传输,完全电气隔离 |
|
|
抗电磁干扰能力 |
通过EMC电磁兼容认证 |
|
|
多通道主机系统 |
采样速率 |
≥5GS/s |
|
采集分辨率 |
≤12位 |
|
|
同步采集通道数 |
≤3 |
|
|
触发模式 |
支持边沿触发、脉宽触发等多种智能触发模式 |
|
|
内同步功能 |
支持内部时钟同步 |
|
|
数据解析与定位 |
定位算法 |
内置GIS专用定位算法、行波时延解析算法 |
|
定位方式 |
多通道信号时延比对、时差定位算法 |
|
|
定位精度 |
≤1 m |
|
|
故障类型识别 |
耐压击穿 |
|
|
设备尺寸 |
外形尺寸 |
长宽高均≤380 mm |
|
监测能力 |
适用电压等级 |
110~1100 kV |
|
适用场景 |
耐压试验击穿定位 |
|
八、相关工程案例
8.1变电站过电压测量
|
测试名称 |
750kV超高压变电站断路器/隔离刀闸动作过电压非接触式测量试验 |
||||||||||||||||||||||||||||||||||||
|
测试地点 |
陕西夏州站 |
||||||||||||||||||||||||||||||||||||
|
测试时间 |
分闸实验:2025.6.16 合闸实验:2025.6.25-26 |
||||||||||||||||||||||||||||||||||||
|
探头名称 |
电光晶体电场探头 |
||||||||||||||||||||||||||||||||||||
|

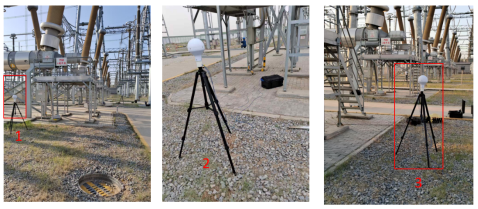

分闸实验时现场安装布置方案 |

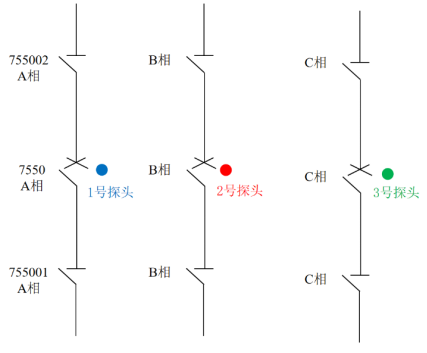

传感探头布置:1、2、3号传感探头分别置于7550 A、B、C三相断路器下方
后端信号处理装置布置:
|
||||||||||||||||||||||||||||||||||||
|
合闸实验时现场安装布置方案 |

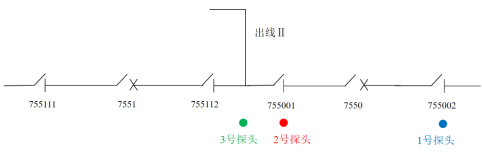

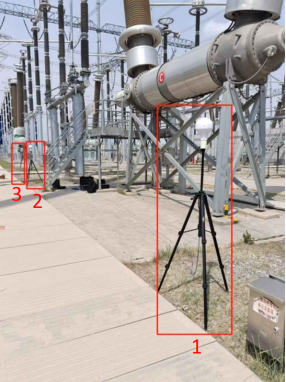

传感探头布置:1、2、3号探头分别布置在755002、755001隔离刀闸下方以及出线Ⅱ的下方
|
||||||||||||||||||||||||||||||||||||
|
分合闸实验测量结果 |
分合闸实验过程中,共测到32组过电压数据,其中过电压倍数超过1.8pu的共有5组,如表1所示。 表1 超过1.8pu的过电压计算结果

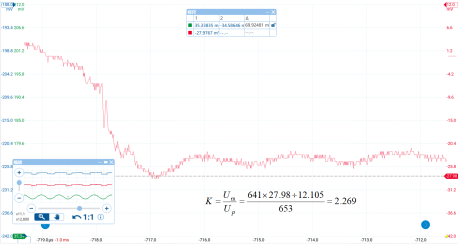

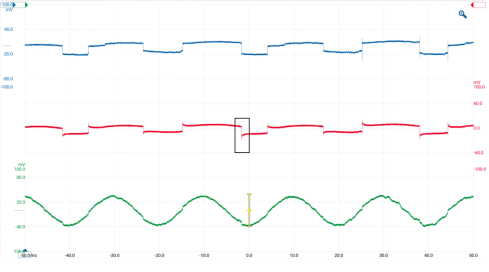

其中,过电压倍数最大为2.269pu,此时测试到的放电信号以及放电信号最强处的局部放大图分别如图1、图2所示。
图1 合闸实验755002刀闸合闸时的放电信号
图2 放电信号最强处的局部放大图 |
||||||||||||||||||||||||||||||||||||
|
结论 |
成功测量到750kV变电站站内断路器与隔离刀闸动作时产生的过电压信号 建议持续关注755002刀闸设备运行情况,过电压会导致设备绝缘下降 |
8.2、特高压GIS快速暂态过电压信号检测试验
|
测试名称 |
特高压GIS快速暂态过电压信号检测 |
|
测试地点 |
1000kV特高压邢台站 |
|
测试时间 |
2026.4.8-10 |
|
装置名称 |
暂态过电压测量装置 |
|
VFTO检测原理 |
测量原理:GIS刀闸、断路器操作时母线电压会在特高频局放检测N口处产生电场变化,测量装置的电场传感器通过测量特高频局放检测N口处的电场变化,来获得GIS母线的暂态电压。信号传输均采用光纤,避免了电缆易受电磁干扰的问题。 |
|

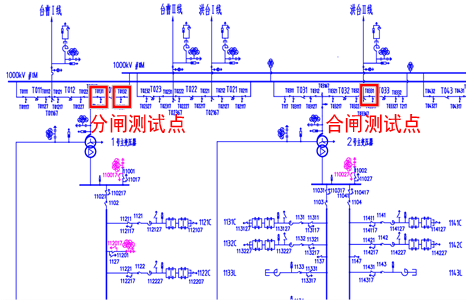

测试选点及传感器布置 |
传感器布置: 分闸:测试T0131和T0132刀闸A相靠近断路器侧的局放检测口上。 合闸:测试T0331刀闸B相靠近断路器侧的局放检测口上。
|
|
分闸 |
|
|
|
|
|
合闸 |
|
|
|
|
|
测试结果 |

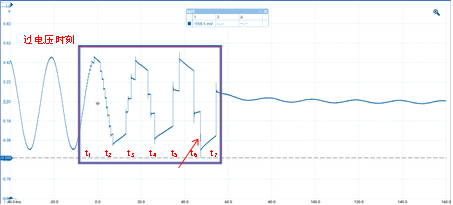

测得结果:T0131和T0132刀闸断开时,附近的局放检测口处,如上分闸左下图中所示标号①的位置,传感器检测到31次疑似过电压,最大过压倍数约为1.170倍(红色箭头所指)。
|
|

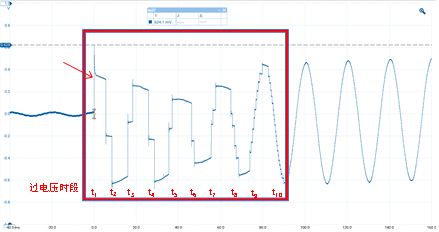

测得结果:T0331刀闸闭合时,附近的局放检测口处,如上合闸左下图中所示标号①的位置,传感器检测到50次疑似过电压,最大过压倍数约为1.135倍(红色箭头所指)。
|
|
|
总结 |
分闸: 1.测量结论:捕捉到31个疑似过电压信号,过电压最大值约为运行电压的1.170倍,过电压峰值为667.671kV。 2.分闸前短母线电压值为578kV,分闸后短母线感应交流电压值为26.666kV。 3.分闸后短母线直流残压为153.933kV。 合闸: 1.测量结论:捕捉到50个疑似过电压信号,过电压最大值约为运行电压的1.135倍,过电压峰值为656.842kV。 2.合闸前短母线感应交流电压值为26.073kV,合闸后短母线感应交流电压值为578kV。 分合闸过程过电压情况正常,后续正常巡检即可。 |
