ZF-GC850 基于电光电场的绝缘子零值测试仪

一、产品概述

绝缘子是架空输电线路中不可或缺的绝缘和支撑部件，其性能直接决定电网的安全稳定。但在长期户外服役过程中，它持续经受电场应力 、污秽沉积、极端温差及雷击等多重考验，物理结构与电气性能易发生不可逆劣化，形成各类安全隐患。

ZF-GC850基于电光电场的绝缘子零值测试仪是我司最新研发的用于各式绝缘子零值检测的无人设备。正常运行的绝缘子串表面电场呈规律性梯度变化，零值绝缘子会引发电场显著畸变形成“电场峰值”。无人机搭载传感器沿串扫描，捕捉该畸变即可精准定位零值绝缘子片。

二、产品特点

无人机电场检测技术在绝缘子检测领域展现出独特的核心技术优势，从安全、精准、数据客观性及经济效益等维度，全面革新了传统检测模式，为电网运维带来质的飞跃。

安全可靠：真正实现全电压等级带电检测，无需登塔作业，从根本上杜绝了高空坠落、触电等作业风险，保障人员安全与电网供电连续性。

精准高效：能够精准定位到单片零值绝缘子，避免传统方法的盲目性；检测效率是人工检测的数十倍，大幅提升巡检作业效率。    数据客观：以量化的电场数据作为绝缘子状态判断依据，检测结果不受人员主观经验影响，准确可靠，为缺陷判定提供科学支撑。    经济效益显著：大幅减少计划停电带来的电量损失,同时缩减大量人力物力投入，优化运维成本结构，实现显著的降本增效价值

电场检测技术赋予无人机的四大核心优势，直击传统绝缘子检测的痛点。从全电压带电作业的安全保障，到单片定位的精准高效，再到数据驱动的客观判定与显著的经济效益，全方位重塑了电网绝缘子运维的标准，推动行业向更智能、更经济的方向发展。

三、系统组成

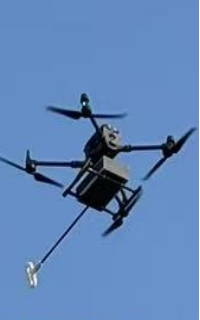

飞行平台：工业级多旋翼无人机

具备高精度悬停、抗电磁干扰能力 , 负载能力强，可搭载伸缩杆等设备，保障复杂电场环境下的稳定作业。

核心机载载荷：电场传感器/探头

含电光电场传感器/探头（采集电场数据）、可选绝缘伸缩杆（接触式检测）及高清相机（辅助复核缺陷）。

地面端：遥控器与图传终端

支持低延时高清视频回传与远程指令下发。操作人员可通过地面站实时监控飞行状态，查看检测画面，对突发情况进行即时干预，是系统的“ 实时指挥中心”。

智能分析平台：AI诊断与数据中台

基于深度学习算法自动识别缺陷类型并定级。系统自动归档历史数据 ,生成标准化巡检报告，将原始数据转化为可执行的维护建议，辅助运维人员科学决策。

四、标准化作业流程

前期准备

任务规划：明确待测杆塔，分析历史数据。航线规划：预设无人机接近和扫描路径。

设备调试：校准电场传感器，检查伸缩杆。

飞行与扫描

无人机飞抵目标杆塔，悬停至安全位置。沿绝缘子串进行慢速、稳定的扫描，或使用伸缩杆逐片接触测量。数据监测与判断

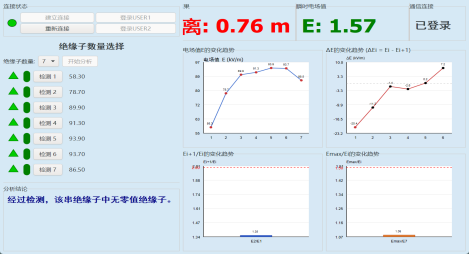

地面站实时显示电场曲线，飞手根据曲线形态判断是否存在零值绝缘子。复核与记录

发现异常后，操控无人机近距离拍摄高清照片或视频，作为复核依据。报告输出

分析软件自动生成报告，包含杆塔信息、零值绝缘子位置、电场曲线及缺陷照片。五、核心技术指标

六、相关工程案例
