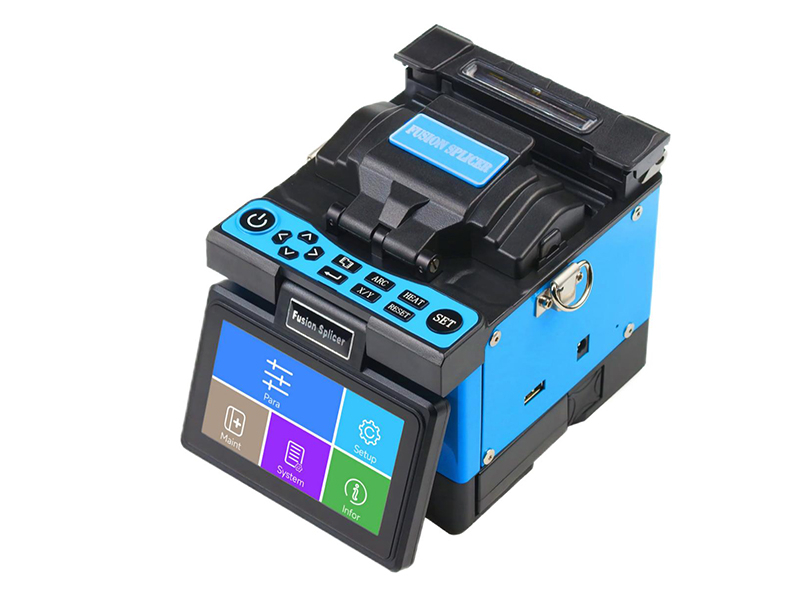

ZF-4019光纤熔接机
一、概述
ZF-4019 光纤熔接机是一款对光纤接续的设备。全新的成像系统以及全数字化处理技术，使图像更加清晰。内置大容量锂电池为长时间野外工作提供更有力的保障。
二、产品特点
● 全数字处理技术
● 9秒熔接时间，15秒加热时间
● 光纤放大倍数300倍，纤芯清晰可见
● X轴和Y轴独立显示，或X/Y轴同时显示
● 多种对芯方式：包层对齐、纤芯对齐
● 熔接模式：100组，加热模式：50组
● 可存储20000组熔接记录 ，100个熔接图像，可存储电极放电次数
● 提供USB数据接口
● 5英寸彩色LCD显示屏，提供高清晰的数字图像显示
● 软胶护套防风盖，美观大方，防尘、防风功能更强劲
● 简单流畅的操作界面，人性化、智能化的菜单设计
● 智能电池电量指示及电池低电压自动关机功能
● 大容量9000mAH锂电池供电
三、技术指标
|
型号 |
|
|
适用光纤类型 |
SMF(G.652), MMF(G.651), DSF(G.653), CSF(G.654) NZDSF(G.655), BIF(G.657) |
|
包层直径 |
80~150um |
|
涂覆层直径 |
100μm~3mm |
|
光纤切割长度 |
5~16mm |
|
熔接/加热模式 |
≥100个熔接模式和≥50个加热模式 |
|
熔接损耗 |
0.02dB (SM), 0.01dB(MM), 0.04dB(DS), 0.04dB(DS)，0.04dB(NZDS) |
|
熔接时间 |
SM FAST模式：≤10秒 |
|
加热时间 |
60mm模式：≤15秒，60mm slim模式：≤10秒 |
|
熔接结果存储 |
≥20000个最新记录，≥100个熔接图像存储 |
|
光纤观察方式 |
两轴观测的5英寸TFT触摸屏 |
|
放大倍数 |
X/Y单独显示≥300倍，X/Y同时显示≥200倍 |
|
拉力试验 |
≥2N |
|
回波损耗 |
≥60dB |
|
对应热缩管 |
60mm, 40mm和微型热缩管，最长支持65mm |
|
熔接加热次数 |
满电状态下可以维持≥300次的熔接加热循环 |
|
交流供电 |
100~240V AC (50~60Hz) |
|
电极棒寿命 |
熔接6000芯以上 |
|
接口 |
USB 2.0 (Mini-B)，用于PC连接，支持因特网联网软件升级，USB 2.0 (Type A)，可用于连接外置LED灯以及为移动设备充电，6针Mini-DIN口，用于RS02/03热剥钳供电。 |
|
无线通信 |
无线连接标准：Bluetooth4.1LE |
|
直流电源线 |
可与汽车点烟器连接以及汽车电池连接 |
|
尺寸 |
170W x 175D x 150H (mm) |
|
重量 |
≤3kg |
|
三防性能 |
抗摔：≥100cm高度六方向的自由坠落 |
|
防雨：降水量在10mm/hr的情况下不少于10分钟 |
|
|
防尘：暴露于灰尘中（0.1~500um大小的硅酸铝颗粒） |
