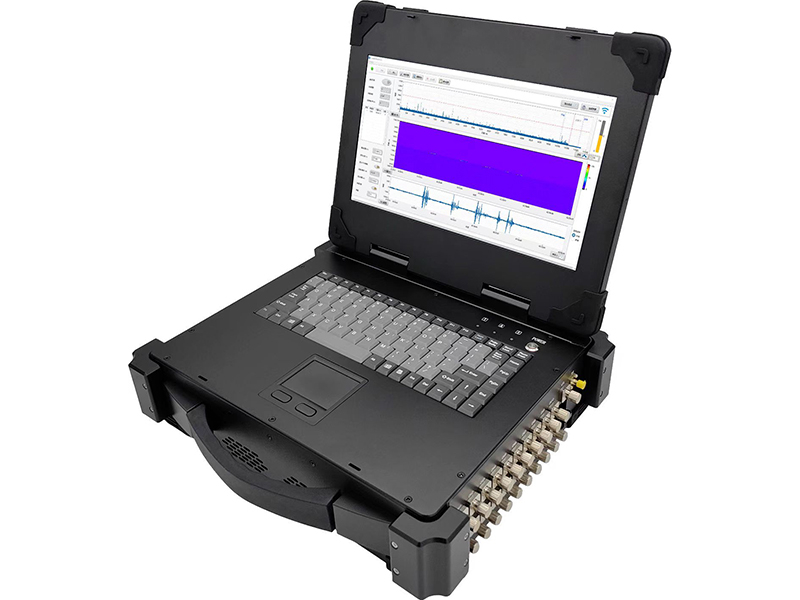

ZF-4000系列 光缆巡线分析仪
一、概述
随着电力、铁路等系统的发展，通信是为了保障通信系统安全、稳定运行而应运而生的， 在传输系统中起到至关重要的作用，是公司中不可缺少的重要组成部分。随着智能化电网和现代化通信技术的发展，一方面电力通信网络结构复杂、范围点多、面积广，对网络通信的时效性、准确性和可靠性要求又比一般行业高。随着时间推移，网络运维中大量迁改的发生， 野外直埋光缆因各种原因产生的故障，无法快速有效准确定位到故障点位置，维护排障工作非常困难。
ZF-4000 光缆巡线分析仪采用分布式光纤振动传感原理，将通信光缆变身为微振动传感器，光缆的任一位置均可感知周围的震动信息。当敲击目标光缆上方的地面或者井盖时，振动会传递至光缆，ZF-4000 光缆巡线分析仪可以精确识别敲击事件，对敲击位置对应的光缆长度进行精确判定，并将测试数据同步至工作人员的手持终端。
二、功能特性
（1）适用于光纤通信工程的设计、竣工验收、故障排查、资源核查等各个环节对光 缆路由确认；

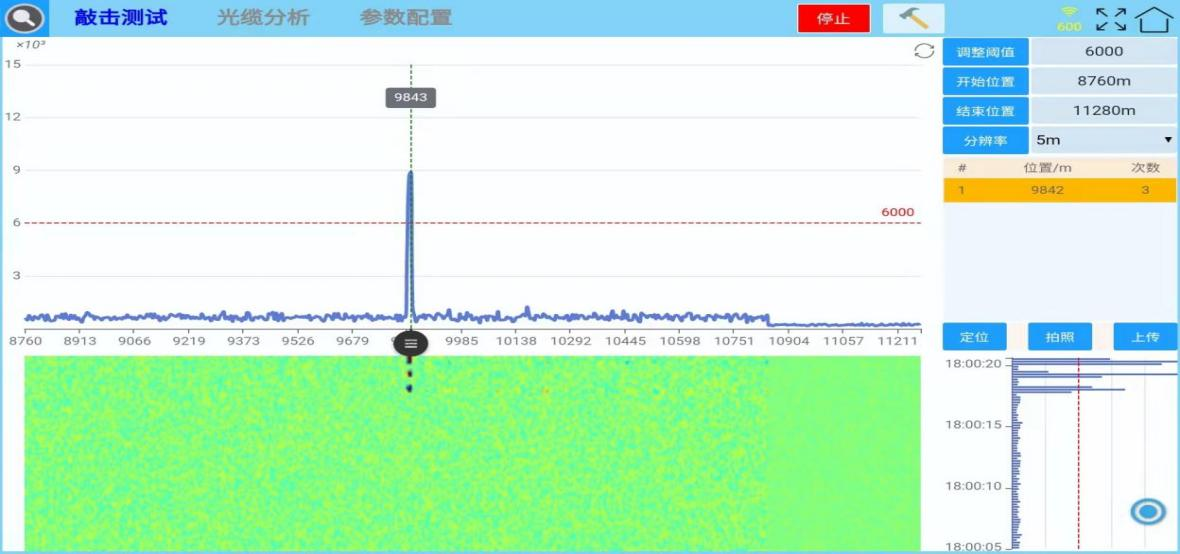

（2）ZF-4000 光缆巡线分析仪从机房ODF架接入光缆，实时采集微振动信号和 GPS 位置信息上传云端，最终传递至现场工作人员的手持终端上，工作人员只需敲击 井盖即可确认光缆是否经过该管井。可应用于日常光缆资源设计、竣工验收以及路由精标等环节。无需组队，无需开井，无需抬缆，1人1锤1端1分钟锁定光缆路由信息。
（3）ZF-4000 光缆巡线分析仪克服传统 OTDR 在故障排查抢修中的弱点（使用OTDR可找到故障点的长度，但是无法判断故障点的地理位置。），除了可以看到故障的 长度信息外，还可以通过敲击地面/井盖时,确认光缆是否处于敲击位置下方，以及敲击位置下面光缆的对应长度，从而确定光缆走向，准确、快递、精确定位故障点，快速完成光缆抢修工作
三、产品亮点
● 便携式一体化工控设计，坚固紧凑、携带方便
● 图形化用户界面，提供全尺寸笔记本式操作键盘，操作方便
● 15.6寸室外增强型彩色显示屏，适合户外环境使用
● 基于USB 2.0 接口的测试结果快速导出
● 基于10/100/1000M Base-T 接口的远程接入和控制
● 定位距离精准，最高可达±2m
四、技术指标
|
用户接口 |
|
|
显示屏 |
15.6寸彩色显示屏 |
|
业务接口 |
|
|
USB数据端口 |
3个（USB3.0×2，2.0×1) |
|
操作系统 |
Windows 10 |
|
CPU |
Intel Core i3 |
|
内存容量 |
8G |
|
存储容量 |
128G |
|
操作语言 |
中文 |
|
尺寸和重量 |
410*325*135.5mm; 9kg |
|
温度 |
工作温度：0°C到40°C；存储温度：-10°C到60°C |
|
相对湿度 |
0%到95%（非冷凝） |
|
供电方式 |
|
|
供电 |
DC24V |
