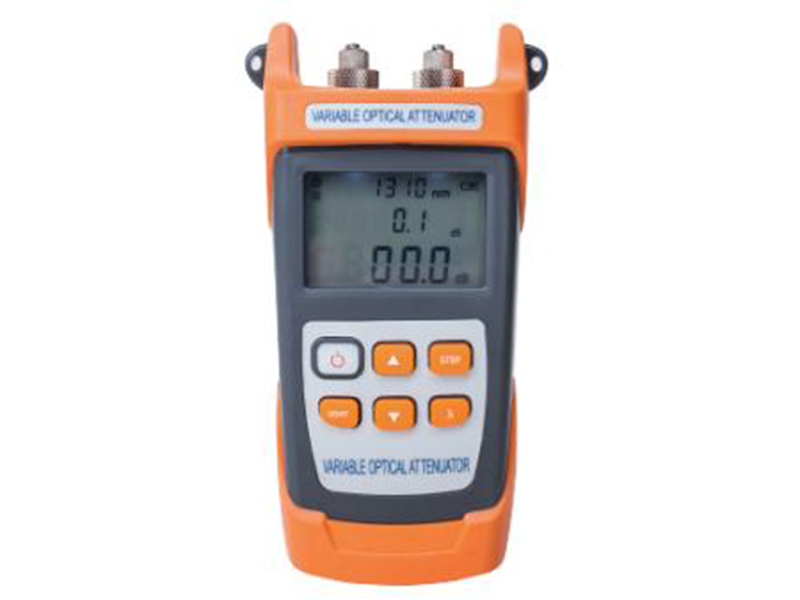

ZF-2000 数字可调光衰减器
一、概述
ZF-2000手持式可调光衰减器能够方便、迅速地完成光信号 0 ～ 6 0 d B 连续可变衰减， 具有0.1dB的高衰减精度、提供5个常用波长的光衰减功能，具有背光调节及显示功能，衰减精度高、通用接口设计，
同时衰减值通过液晶屏显示。
ZF-2000主要用于光纤通讯系统、设备和仪器在研制、开发和生产过程中的检测与调试，典型用于误码率测量、接收机灵敏度测量、系统边带分析系统损耗模拟、光功率计校准及验证等。
二、产品特点
● 5大波长校准：1310/1490/1550/1625/1650nm
● 光衰减范围0～60dB
● 衰减分辨率高达0.1dB，低插入损耗
● 自动关机功能，可选开/关背光功能
● FC/UPC (可互换SC)通用接口
● 大容量锂电池，48小时连续工作时间
三、产品特点
手持式光衰减器采用一个中性的密度滤波器对光信号进行衰减。通过仪表前面板上的调节按键进行衰减，衰减范围在0到60dB之间。
四、技术指标
|
参数 |
单位 |
技术指标 |
|
型号 |
|
ZF-2000 |
|
波长范围 |
nm |
800~~1700 |
|
校准波长 |
nm |
1310、1490、1550、1625、1650 |
|
测量范围 |
dB |
0~60 |
|
最大输入光功率 |
dBm |
18 |
|
测量精度 |
dB |
0-30 dB：≤±0.25dB； 30-60 dB：≤±0.4dB |
|
光接口 |
|
FC、UPC(可互换SC) |
|
分辨率 |
dB |
0.1 |
|
电源 |
|
3节AA电池/2400mAh可充电锂电池(选配) |
|
自动关机时间 |
min |
10 |
|
连续工作时间 |
h |
≥48 |
|
工作温度 |
℃ |
-10～＋50 |
|
存储温度 |
℃ |
-40~+70 |
|
重量 |
g |
180 |
