便携式磁轭探伤仪
一、概述
磁轭探伤仪是利用磁轭对铁磁性材料制成的工件进行磁化的轻便微型磁粉探伤设备，能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车另件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。

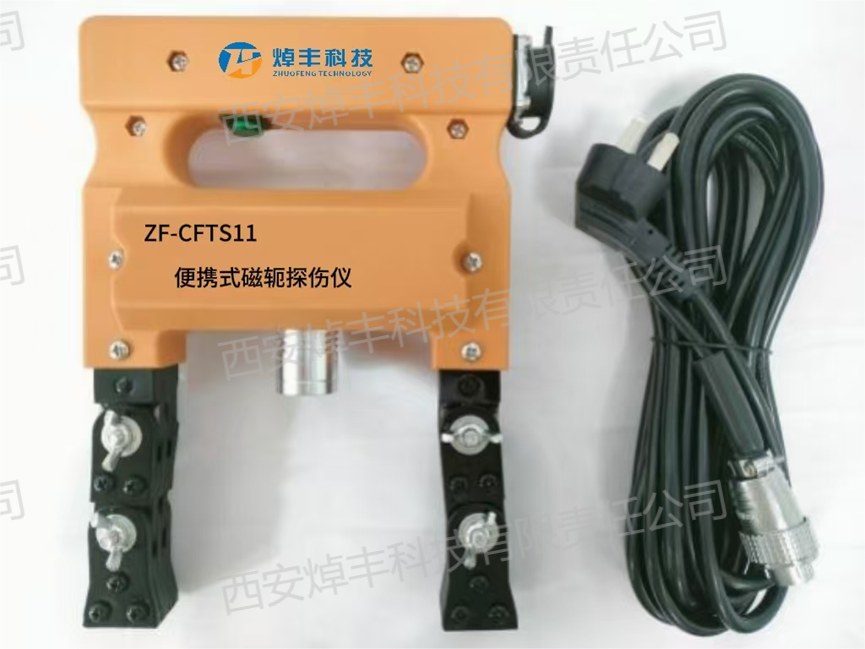

ZF-CFTS11微型磁轭探伤仪是交直流两用磁粉探伤仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作，一次充电连续工作时间可达6小时以上。交流供电电源采用~220V电源直接输入，无需其他仪器配套，操作方便、简单、重量轻、便于携带，因而该仪器得到广泛使用。
二、产品特点
● 体积小巧，重量轻；
● 一体式成型，手感舒适；
● 专用工作腰包，可携带磁化电源、磁悬液、反差剂等；
● 二种供电模式可自由选择：
单相交流电源供电；
直流磁化电源供电。
三、技术参数
|
型号/分类 |
ZF-CFTS11 |
|
交直流电源 |
AC220V 50Hz |
|
工作温度 |
-10～+40℃ |
|
工作温升 |
<18℃ |
|
相对湿度 |
<80%无结露 |
|
灵敏度 |
A1型标准试片15/50刻槽清晰显示 |
|
交流工作电流 |
AC1.5A |
|
暂载率 |
50% |
|
磁 化 极 距 |
50~200mm |
|
提升力（AC） |
≥5.5kg |
|
重量(电磁轭) |
3.2kg |
|
外形探头尺寸 |
208×52×146 |
